Инструкция по расчету токов короткого замыкания

Общие положения.

Данный расчет предназначен для подключения потребителей к типовым трансформаторным подстанциям 6/10 кВ. Этот cервис позволяет рассчитать токи короткого замыкания, сгенерировать схему замещения и получить готовый отчет в Word. Услуга полностью бесплатна.

Это упрощенный расчет токов КЗ.

1. Учитывается только активное сопротивление кабеля.
2. Удельное сопротивление кабеля рассчитывается по формуле: R = ρ/S

   Где ρ - удельное сопротивление материала. ((ом*мм²)/м). Для меди значение принимается за 0.017, для алюминия - 0.026. S - сечение кабеля.(мм²)

Порядок расчета токов короткого замыкания

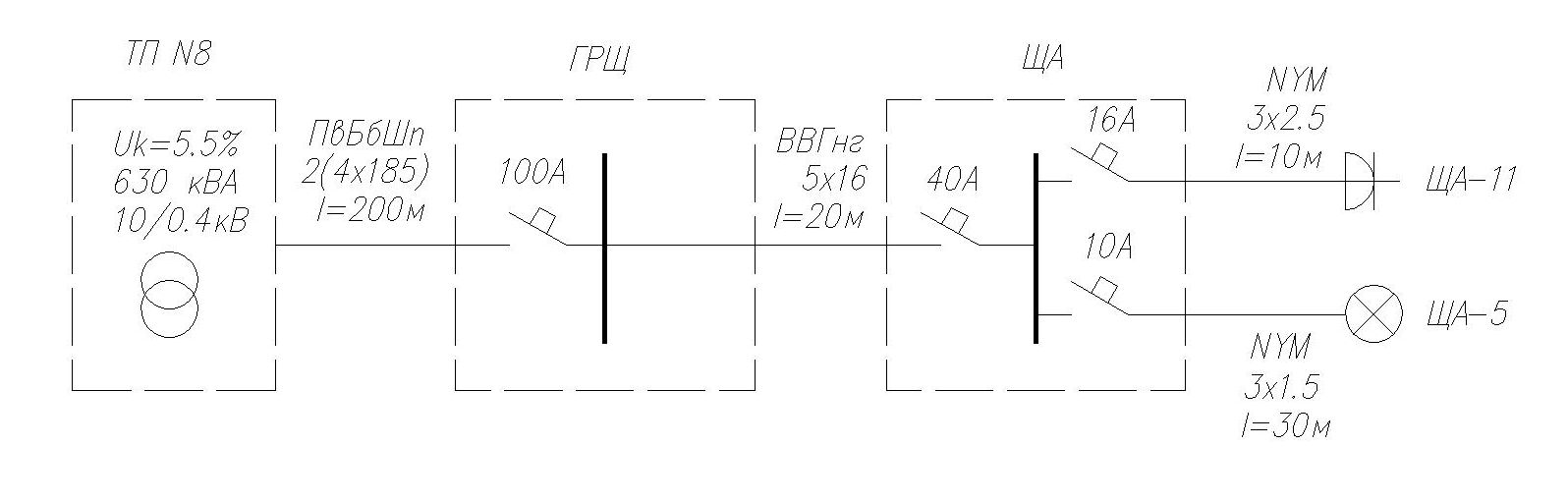

Лучше всего рассмотрим расчет токов короткого замыкания на примере. Предположим, что наш потребитель подключен по нижеследующей схеме:

Пояснения к схеме.

В ТП находится трансформатор, с указанными на схеме параметрами. От ТП в ГРЩ идет 2 кабеля сечением 4х185, длиной 200м. На вводе в ГРЩ стоит автомат 100А. От ГРЩ к щиту арендатора (ЩА) идет кабель ВВГнг сечением 5х16, длиной 20 м. На вводе в ЩА стоит автомат 40А. Далее в ЩА выбираются две группы. Одна самая нагруженная (ЩА-11), вторая самая протяженная (ЩА-5). Кабель, автомат и тип потребителя для каждой из групп, указан на схеме. Соответственно, токи КЗ вычисляются в точках: ТП, ГРЩ, ЩА, ЩА-11, ЩА-5.

Далее переходим к заполнению таблиц.

Таблица "Трансформатор"

В данной таблице вы вводите параметры трансформатора в ТП и название трансформаторной подстанции.

Для нашего примера таблицу нужно заполнить следующим образом:

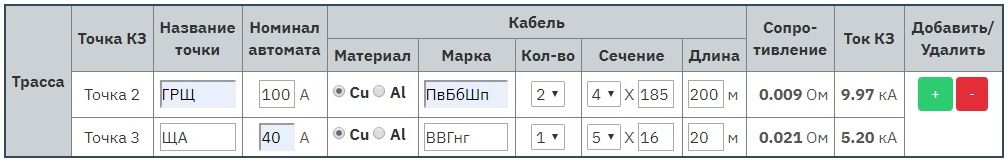

Таблица "Трасса"

В данную таблицу вы вносите данные точек КЗ по трассе. Как правило, это щиты. Кнопками справа вы можете добавить до трех точек КЗ.

Сначала вы вводите название точки (щита), затем номинал вводного автомата в щите.

После вы вводите параметры кабеля. В первой строке вводятся данные кабеля от ТП до 1-го щита, во второй от 1-го щита до 2-го и т.д.

Для нашего примера таблицу нужно заполнить следующим образом:

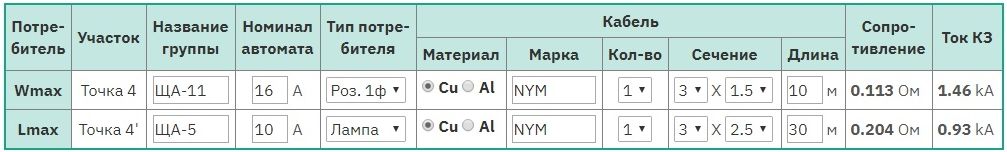

Таблица "Потребитель"

В последнюю таблицу вводятся данные о самой нагруженной (Wmax) и самой протяженной группе (Lmax) в последнем щите. Таблица заполняется аналогично предыдущей. Единственное отличие - нужно выбрать тип потребителя в группе (розетка одно- или трехфазная или лампа).

Для нашего примера таблицу нужно заполнить следующим образом:

Получение схемы замещения

Выберите кодировку. По умолчанию стоит Windows кодировка. Если вы используете не Windows программы для черчения, то выберите Юникод. Нажмите кнопку "Схема в DXF" и сервер отдаст вам схему замещения.

После открытия файла вы, скорее всего, увидите только черный экран. Измените масштаб, схема находится в правом верхнем углу.

Получение отчета

Просто нажмите кнопку "Отчет в Word" и сервер отдаст вам отчет.
